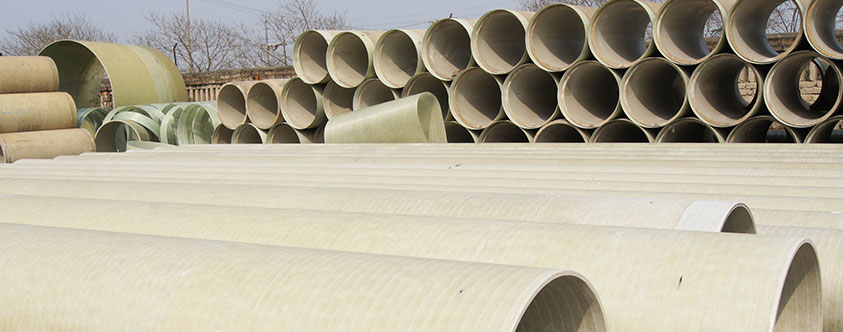

连续缠绕玻璃纤维增强管

连续缠绕玻璃纤维增强管是以玻璃纤维及其制品为增强材料,以不饱和聚酯树脂为基体材料,按照连续缠绕工艺制造而成。

性能优势

耐腐蚀,免维护 管道能抵抗酸、碱、盐、海水、污水、腐 蚀性土壤众多化学流体的侵蚀,同时由于 其内壁光滑,且有优异的抗蚀性能,不会 产生水垢和微生物的滋生,基本免维护

高强度 管道具有优良的强度性能,最大容许工 作压力可达到6.4MPa,设计安全系数 在6倍以上。

水力特性佳 管道的内壁非常光滑,新管道的Hazen-Wll liams粗糙系数C值为150一165,在同样的 管径条件下,本管道的流量比钢管要大36%。

定制化设计 管道具有设计灵活性,可针对任何一种适 用的技术参数组合进行设计和制作,能够 最大化地满足顾客的需要和要求。

刚柔并济 管道可满足用户所提出的任何刚度要 求,在承受短期超载荷作用(如载重汽 车),管道可通过自身的弹性变形来承

使用寿命长 管道的基体是极其稳定的高分子材料,且其破 坏压力是按工作压力的6倍设计的,可以确保 50年使用寿命。

生产工艺

在连续输出的模具上,把树脂、连续纤维、短切纤维和石英砂按一定要求采用环向缠绕方法连续铺层,并经固化后切割成一定长度的管材产品的一种生产方法。使设备具有工艺控制便利、劳动强度低、污染小、工作环境好、生产效率高、管材质量稳定等优势。

连接方式

瑞卡式橡胶圈密封,此方法适用于重力流管道

全宽式橡胶密封,此方法适用于压力管道。

产品规格

单位
公称直径 OD DEC LC
300 310 346 200
400 412 448 200
500 514 552 200
600 616 654 200
700 718 764 250
800 820 866 250
900 924 970 250
1000 1026 1076 250
1200 1229 1283 250
1400 1434 1488 250
1600 1638 1706 300
1800 1842 1910 300
2000 2046 2118 300
2200 2250 2322 300
2400 2453 2525 300
2600 2658 2738 300
2800 2861 2941 300
3000 3066 3146 300

执行标准 STANDARD:

The length or allowable jacking force can be custom made as per customs

特性
直径 DN300-DN3000(采用外径系类标准)
长度 任意长度切割
压力等级 0.1-3.2Mpa
刚度 5000N/m² 7500N/m² 10000N/m² 12000N/m² 15000N/m²
效能 360m/24h(DN1000)

配套管件

纳川可根据用户需求提供各种类型、规格的配套管件,形成全系列缠绕产品,满足复杂条件下管道施工要求。
